제품소개
ECO COVER SYSTEM
System 소개
산업현장에서 사용중인 Belt Conveyor의 상부(Carrier측)에는
Rain Cover가 설치되어 빗물 유입 및 운반물의 비산을
막아주지만 하부(Ruturn측)는 노출되어 있어 운반물의 비산을
일으키는 원인이 되고 있으며, 안전사고에 상시 노출된 작업
환경을 가지고 있습니다.
철자재로 된 Cover가 설치되어 있는 곳은 운반물의 비산은
방지하지만 부품 교체 및 청소시간을 증가시켜 Conveyor Line의
관리에 많은 손실을 발생시킵니다.

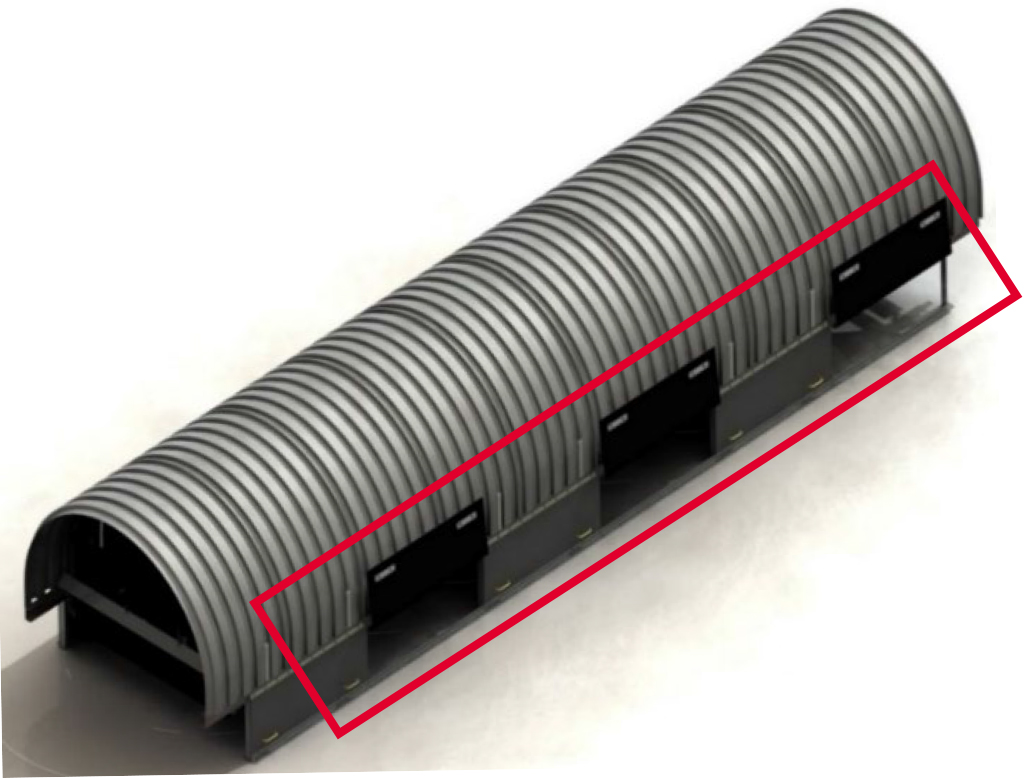

Conveyor Line Return부를 Covering System으로 Sealing
- 1 환경 개선
-
- 리턴부에서의 운반물 비산 방지
- 리턴부에 쌓여있는 낙탄/낙분 노출 방지
- 2 안전한 작업 환경
-
- 철 자재 대비 작업위험요소 감소, 중량 감소
- 3 정비작업 개선
-
- 수시점검가능, 정비 시간 감소
- 4 화재 위험 개선
-
- Rubber Plate 난연 성능 보유
System 종류
Covering System은 2가지 Type이 있습니다.

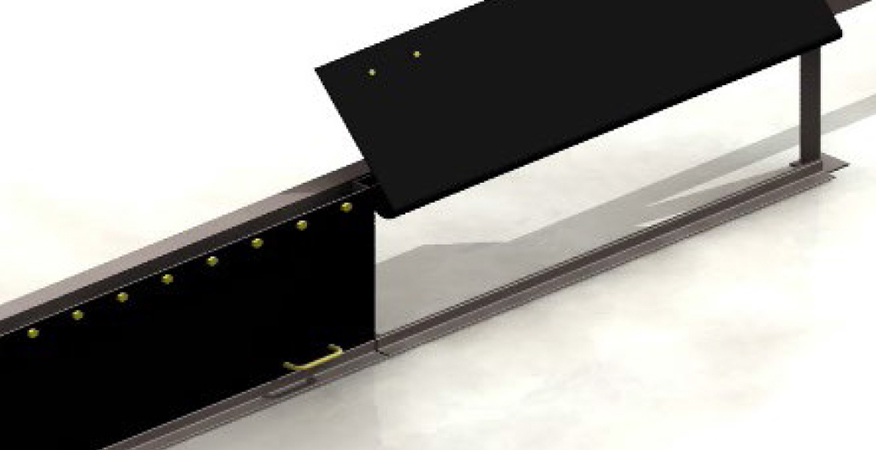

탈 부착 Type
- 고무소재로 된 Rubber Cover Plate가 탈/부착이 가능하여 Roller 교체, 청소등 정비작업 필요 시에는 Rubber Cover Plate를 탈착하여 Line 관리
- Conveyor Line의 점검 시에는 완전한 탈착 없이 Frame에 오픈 된 상태로 점검 가능
Roller 교체 등 정비작업 시
Rubber Cover Plate 탈착
Conveyor Line점검 시
탈착 없이 간편하게 오픈 하여 점검 가능
고정형 Type
고무소재로 된 Rubber Cover Plate가 Frame에 고정되어 Conveyor Line의 점검 및 Roller 교체 및 청소 등 정비작업 필요 시 Rubber Cover Plate들어 올려 손잡이를 별도의 걸이장치에 걸어 놓고 Line 관리

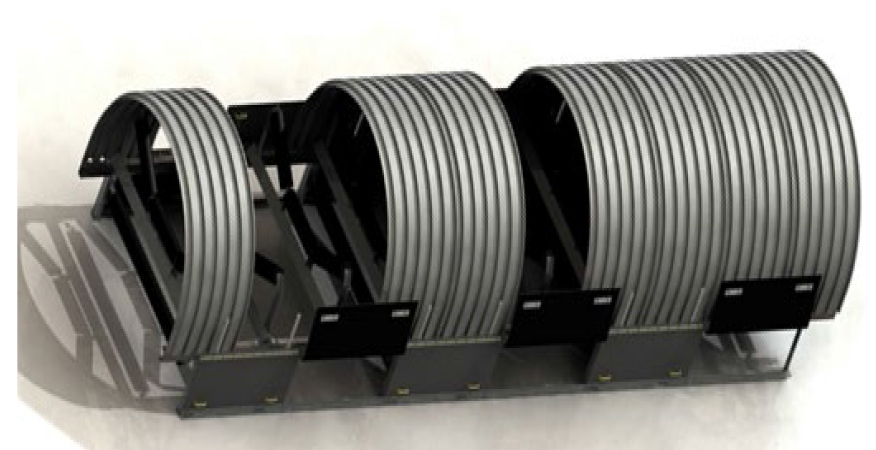

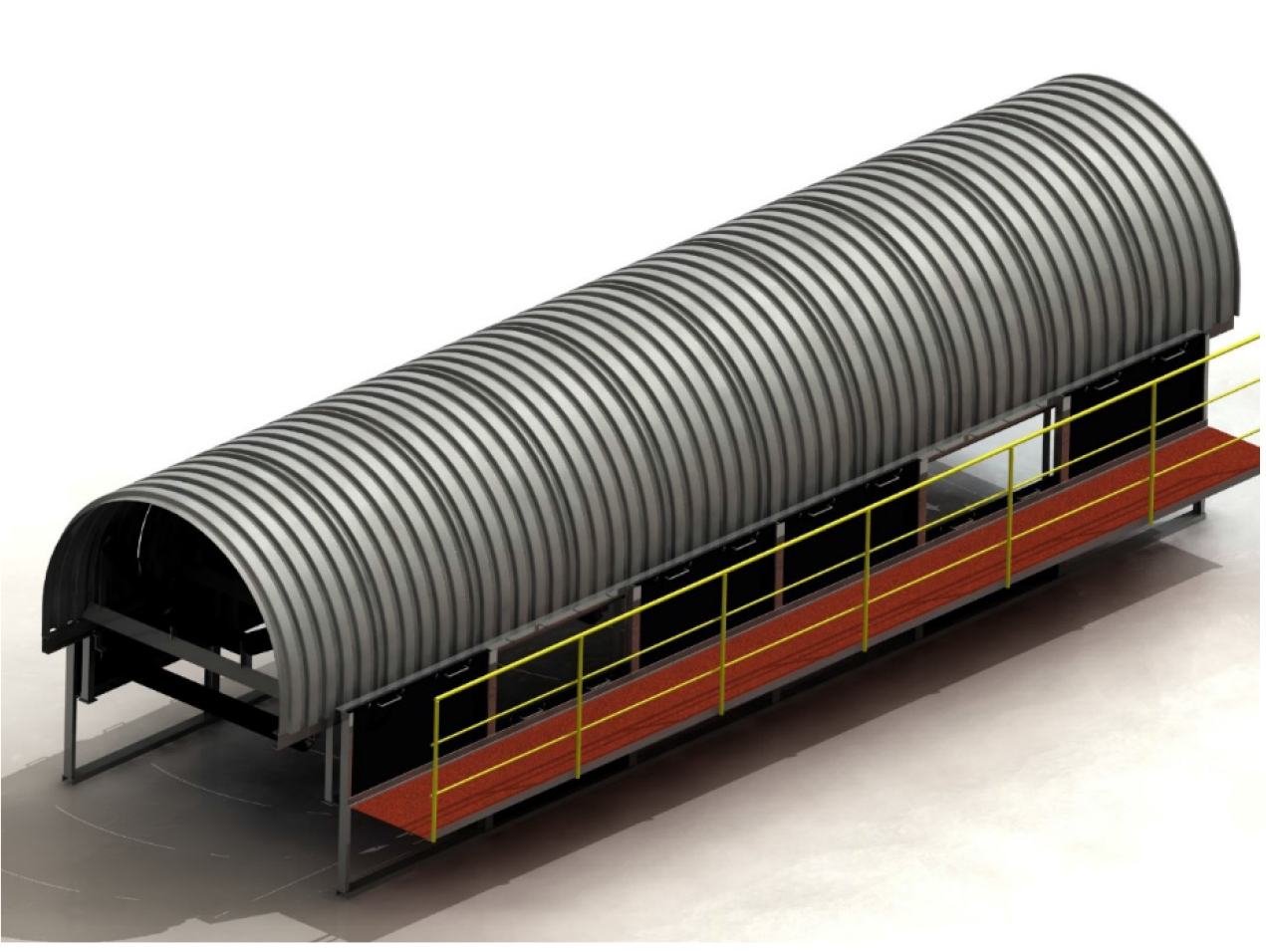

System 구성 및 특징
설계
- 1라인 조사 : 맞춤설계
- Conveyor Line의 Middle, Tail, Head등 각부의 치수 조사

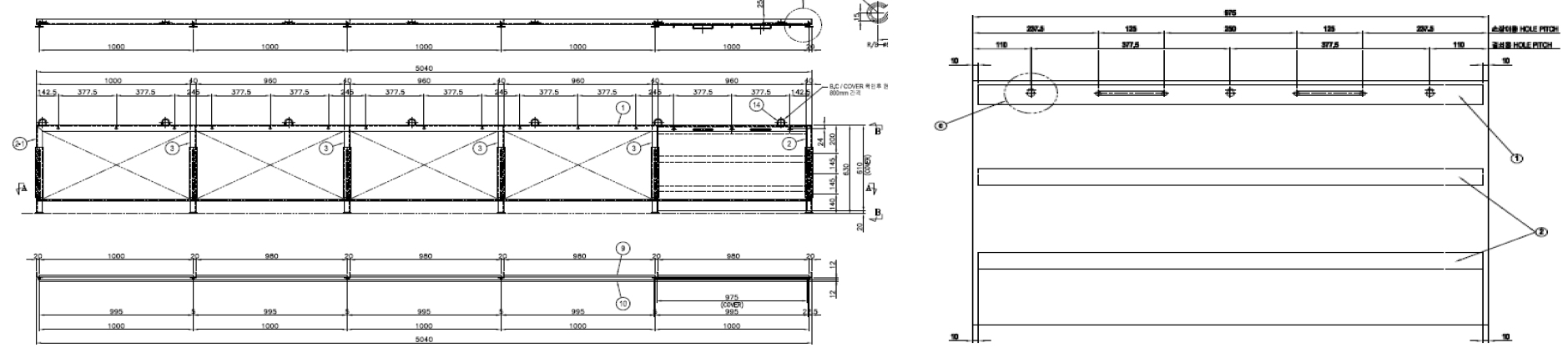

- 2제품설계
- 조사결과를 토대로 Steel Frame 및 Rubber Cover Plate설계
제품
1.Steel Frame
- 1) Rubber Cover Plate를 장착 할 수 있도록 Conveyor Line Return부 양쪽 측면에 설치
- 2) Rubber Cover Plate 5ea 또는 3ea 설치되도록 1Set로 제작
- 3) Rubber Cover Plate를 고정, 탈착, 부착이 가능하도록 고정 장치 부착
- 4) Conveyor Line Structure와의 안정적 부착을 위한 맞춤형 제작
2.Rubber Cover Plate
- 1) 고무 소재의 제품으로 철자재 Cover보다 가볍고 부식이 없음
- 2) 내오존성 및 난연성, 내한성능 보유
- 3) 내부의 Reinforce Fabric 및 Steel Carcass 펄럭임 방지등 장착 안정성 확보
- 4) 탈/부착 및 점검 시 사용 편의성을 위해 손잡이가 부착
시공
Conveyor Line에 적합하도록 Steel Frame 설치 시공

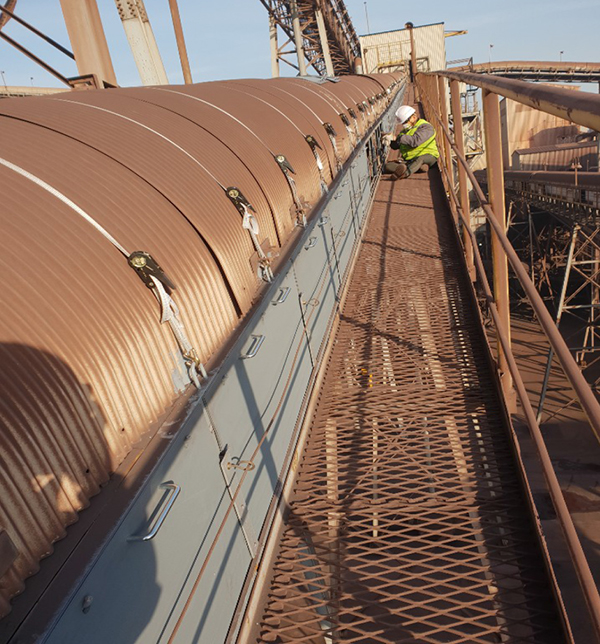

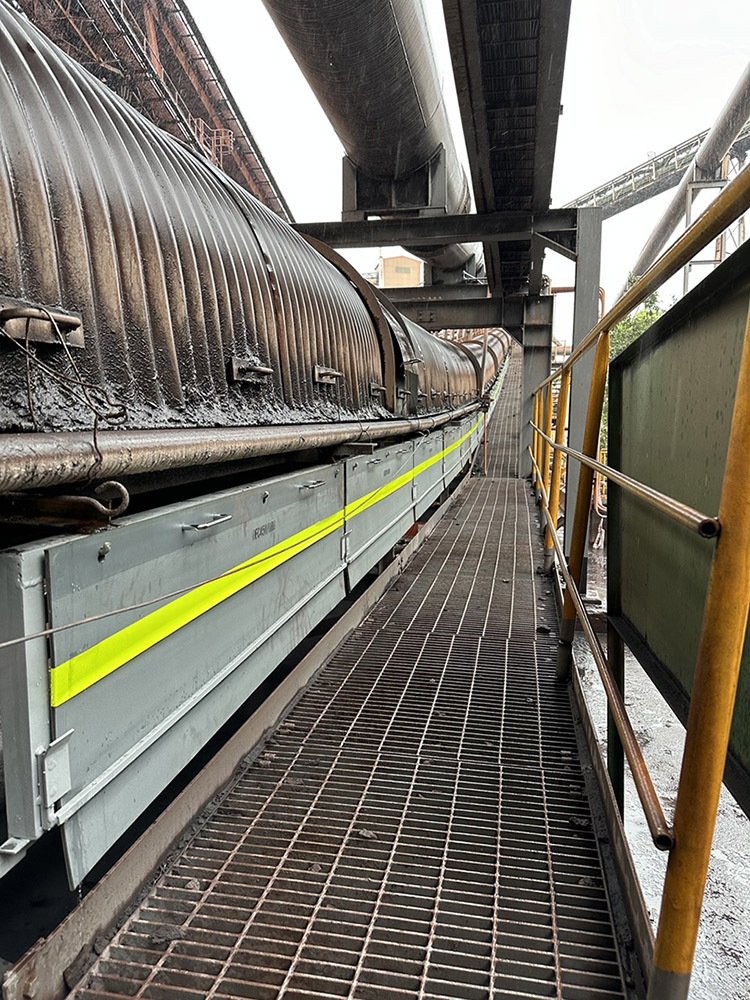

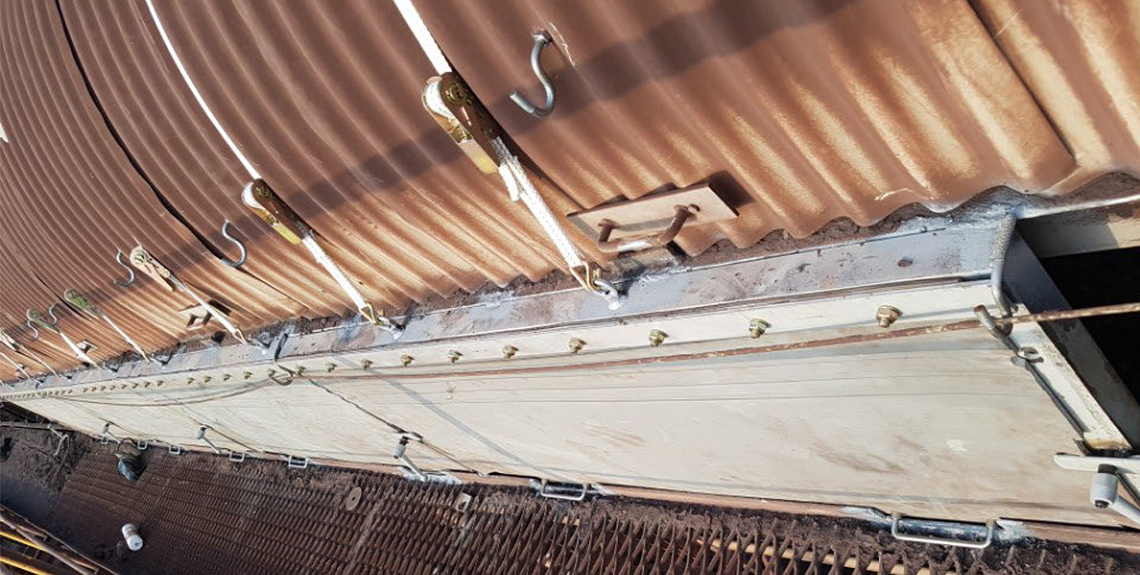

현장 설치

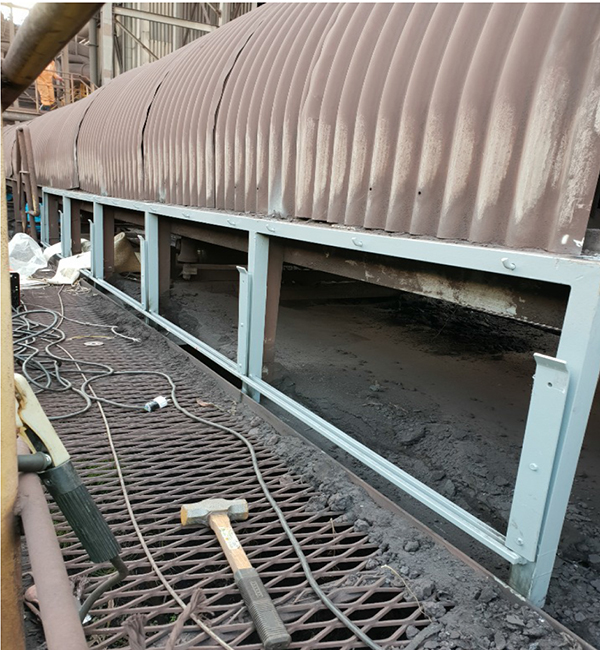

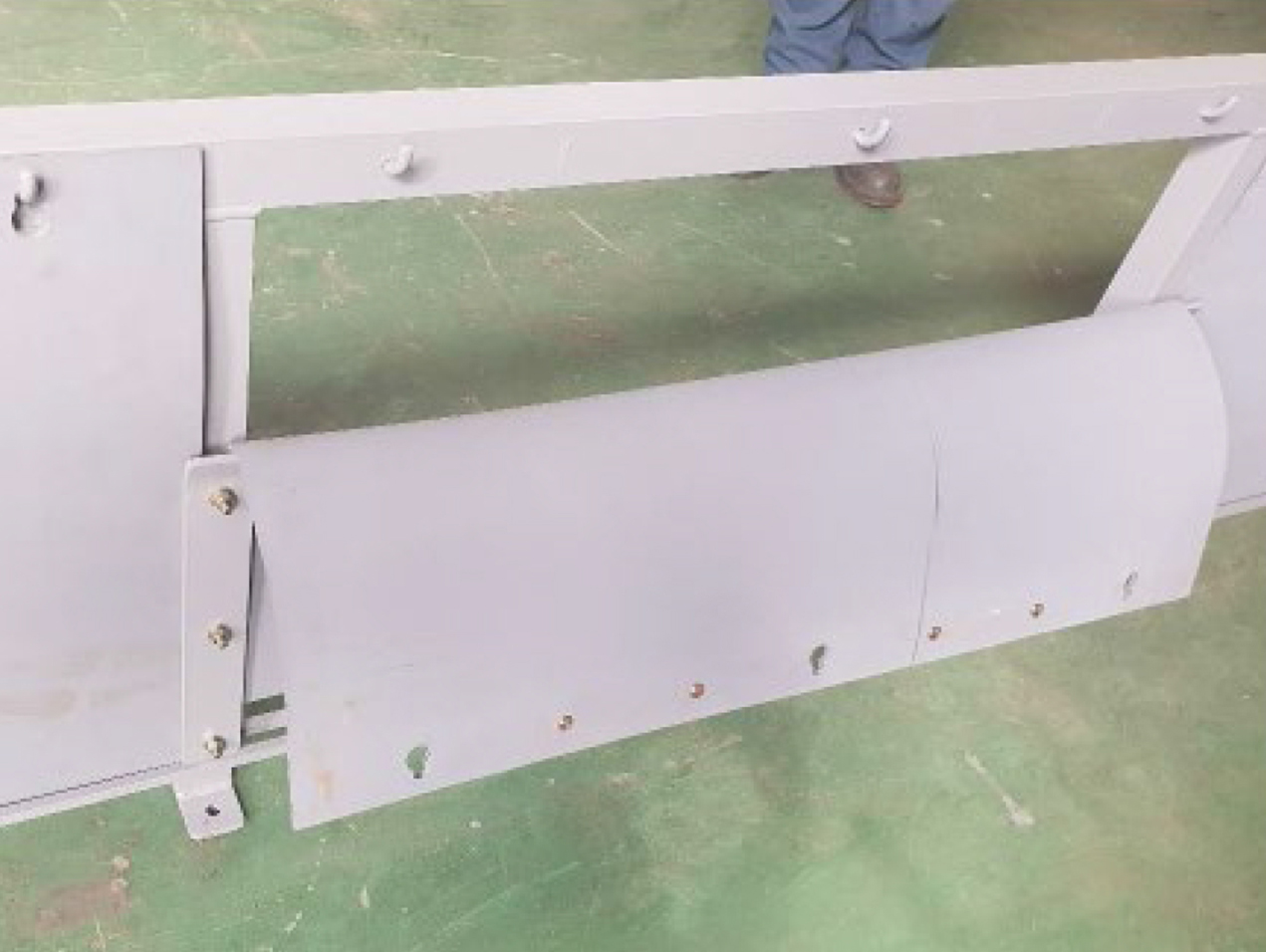

Steel Frame 설치
Rubber Cover Plate 장착

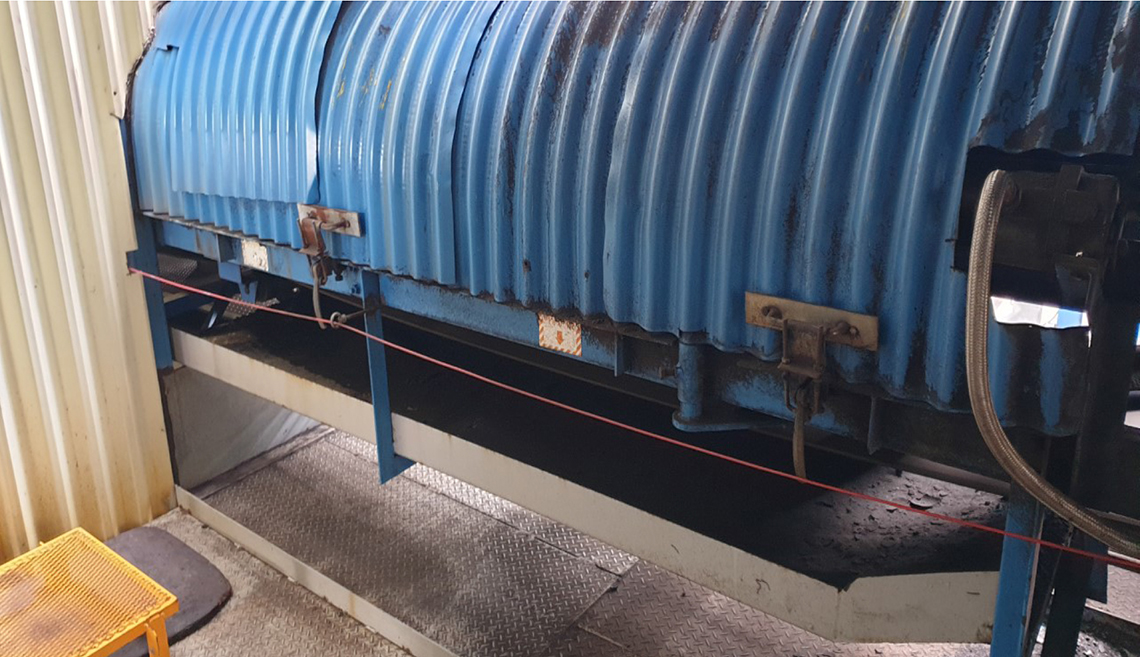

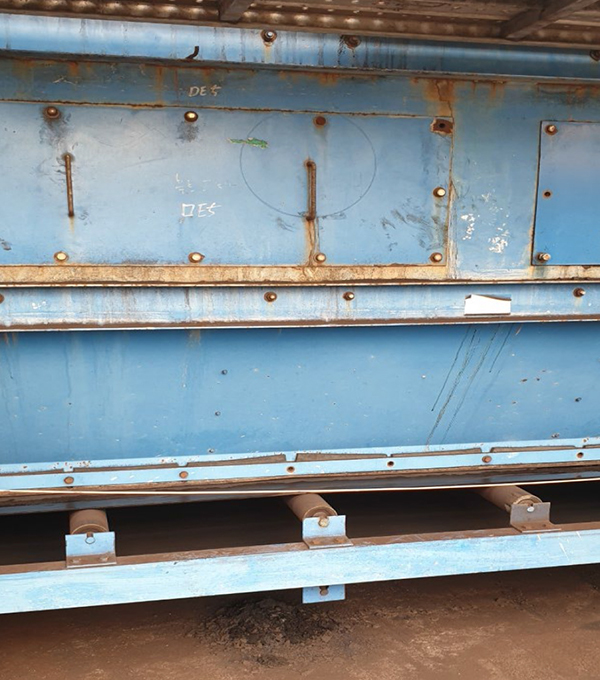

설치 전

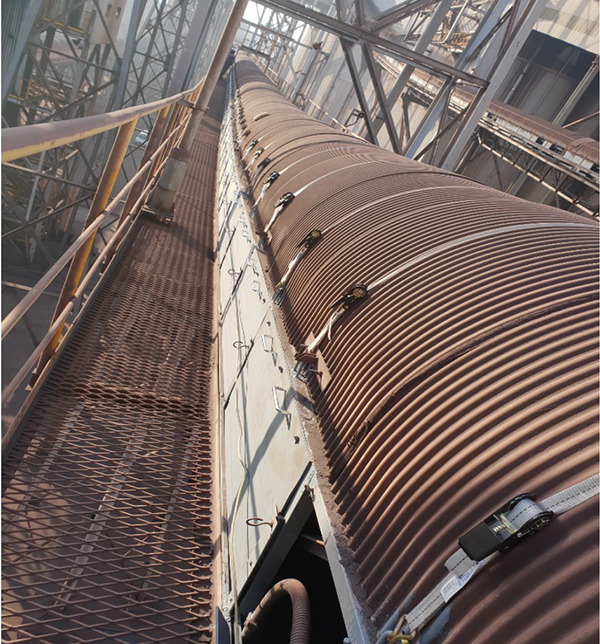

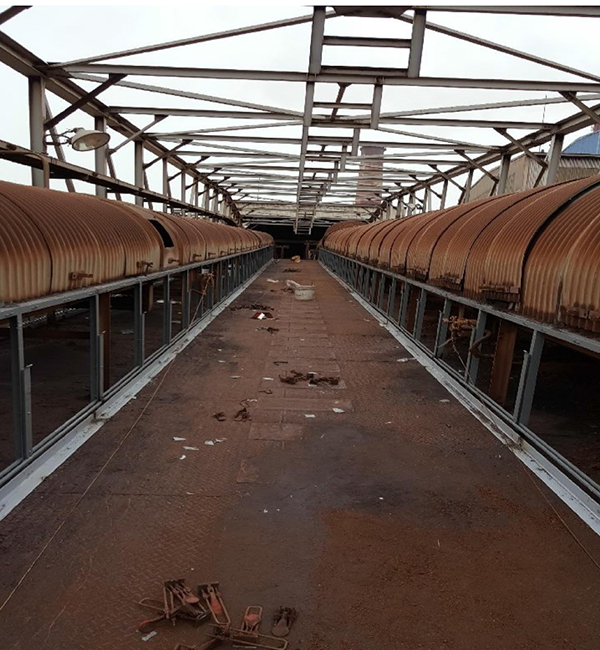

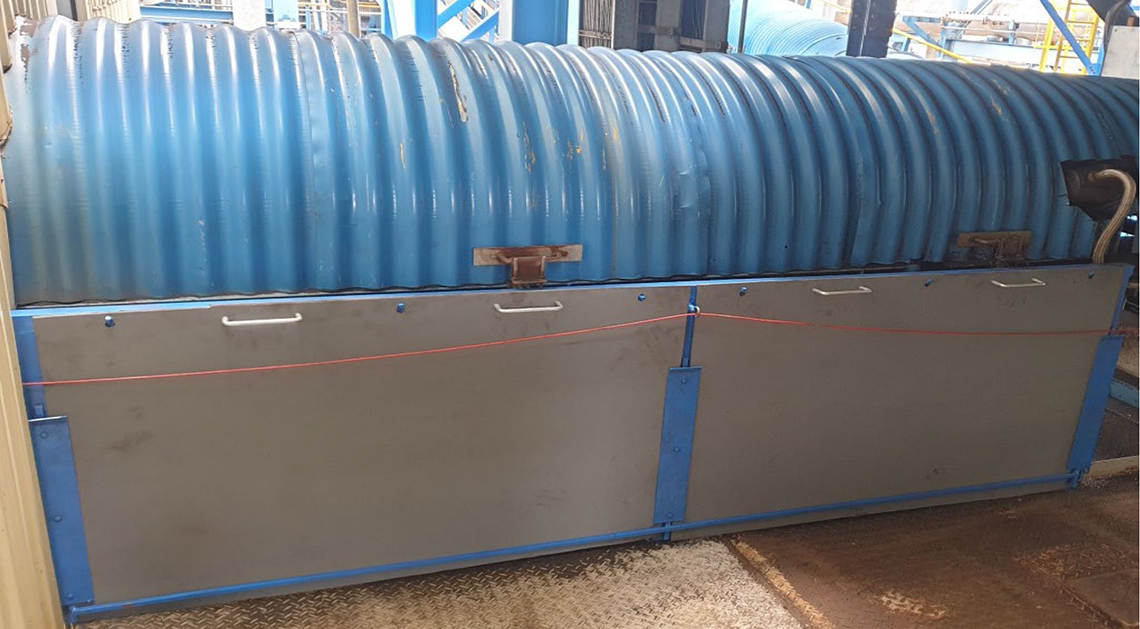

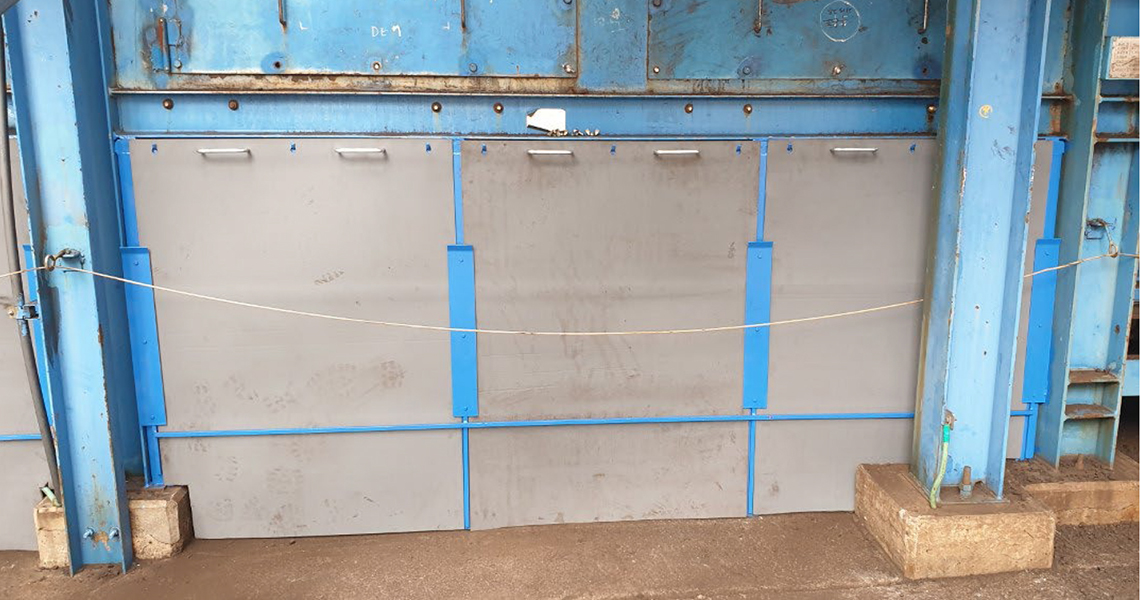

설치 후
설치 전
설치 후
설치 후
특허
- 발명의 명칭 : 벨트 컨베이어용 사이드 커버 및 이를 구비하는 컨베이어 시스템
- 특허번호 : 제 10-2210540 호
Application
- 옥외 설치된 모든 컨베어 라인에 가능합니다.
- 제철소, 발전소, 시멘트사등 리턴부가 노출된 형태의 컨베어 라인
- 안전하고 빠른 조업과 정비가 가능합니다.
- 점검 편의 : 최소한의 개방을 통해 안전한 점검이 가능합니다.
- 부품의 교체 및 청소 작업 시 협착사고 위험 감소 및 작업 준비시간 감소
- 근골격계 질환 예방 : 저중량 작업으로 반복 작업 시 발생되는 질환 감소
- 분진 저감 기능이 탁월하여 도시 인근 공장 사용 권장 (민원 예방)
FRAME - 10종
| 번호 | 모델명 | 규격 | 상품사양 |
|---|---|---|---|
| 1 | DECF300 | 1530Wx300Hx300Lx3T | STEEL FRAME [DECF300/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 2 | DECF400 | 1530Wx400Hx400Lx3T | STEEL FRAME [DECF400/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 3 | DECF500 | 1530Wx500Hx500Lx3T | STEEL FRAME [DECF500/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 4 | DECF600 | 1530Wx600Hx600Lx3T | STEEL FRAME [DECF600/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 5 | DECF700 | 1530Wx700Hx700Lx3T | STEEL FRAME [DECF700/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 6 | DECF800 | 1530Wx800Hx800Lx3T | STEEL FRAME [DECF800/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 7 | DECF900 | 1530Wx900Hx900Lx3T | STEEL FRAME [DECF900/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 8 | DECF1000 | 1530Wx1000Hx1000Lx3T | STEEL FRAME [DECF1000/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 9 | DECF400 | 1530Wx1100Hx1100Lx3T | STEEL FRAME [DECF1100/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 10 | DECF1200 | 1530Wx1200Hx1200Lx3T | STEEL FRAME [DECF1200/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
COVER - 10종
| 번호 | 모델명 | 규격 | 상품사양 |
|---|---|---|---|
| 1 | DEC350 | 1475Wx350Hx350Lx6T | RUBBER COVER [DEC350/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 2 | DEC450 | 1475Wx450Hx450Lx6T | RUBBER COVER [DEC450/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 3 | DEC550 | 1475Wx550Hx550Lx6T | RUBBER COVER [DEC550/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 4 | DEC650 | 1475Wx650Hx650Lx6T | RUBBER COVER [DEC650/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 5 | DEC750 | 1475Wx750Hx750Lx6T | RUBBER COVER [DEC750/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 6 | DEC850 | 1475Wx850Hx850Lx6T | RUBBER COVER [DEC850/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 7 | DEC950 | 1475Wx950Hx950Lx6T | RUBBER COVER [DEC950/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 8 | DEC1050 | 1475Wx1050Hx1050Lx6T | RUBBER COVER [DEC1050/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 9 | DEC1150 | 1475Wx1150Hx1150Lx6T | RUBBER COVER [DEC1150/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
| 10 | DEC1250 | 1475Wx1250Hx1250Lx6T | RUBBER COVER [DEC1250/DRB], Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT |
Brush Cleaner
System 소개
월드팩테크의 Brush Cleaner는 Belt Conveyor 환송부의 잔여물을 제거하여
Chute로 회수하는 Cleaning 장치입니다.
Conveyor에서 낙물과 낙분으로 인한 각종 오염을 방지하고,
낙물손실 및 유지보수 비용을 절감할 수 있습니다.
Brush Cleaner Features
- 1 원료 소실 방지로 원가절감
-
- 석탄, 철광석, 시멘트, 곡물 등 원료를 이송할 때
소실을 극소화하여 원가를 절감할 수 있습니다.
- 석탄, 철광석, 시멘트, 곡물 등 원료를 이송할 때
- 2 자동 유격 조정
-
- Brush와 Belt 간격을 자동으로 조정하므로
낙분, 낙물을 최소화 하고 있습니다.
(Tip Cleaner 등은 수시로 조정해야 함.)
- Brush와 Belt 간격을 자동으로 조정하므로
- 3 간편한 유지보수
-
- 기존 Cleaner는 컨베이어를 세우고 장치 전체를 교체하지만
Brush Cleaner는 Brush만 간단하게 교체할 수 있습니다.
- 기존 Cleaner는 컨베이어를 세우고 장치 전체를 교체하지만
- 4 컨베이어 벨트 손상 극소화
-
- Nylon 소재의 부드러운 Brush를 사용하므로
Belt 손상이 거의 없습니다.
(벨트 수명을 3년 이상 연장 가능)
- Nylon 소재의 부드러운 Brush를 사용하므로
- 5 미세분진 없는 쾌적한 작업환경
-
- 미세분진을 최소화하여 쾌적한 환경을 유지할 수 있습니다.
Brush Cleaner는 기업의 생산성 향상을 가능케 합니다.
- 미세분진을 최소화하여 쾌적한 환경을 유지할 수 있습니다.
Features
원료 소실 방지로 원가절감
석탄, 철광석, 시멘트, 곡물 등 원료를 이송할 때 소실을 극소화하여 원가를 절감할 수 있습니다.
자동 유격 조정
Brush와 Belt 간격을 자동으로 조정하므로 낙분, 낙물을 최소화 하고 있습니다. (Tip Cleaner 등은 수시로 조정해야 함.)
간편한 유지보수
기존 Cleaner는 컨베이어를 세우고 장치 전체를 교체하지만 Brush Cleaner는 Brush만 간단하게 교체할 수 있습니다.
컨베이어 벨트 손상 극소화
Nylon 소재의 부드러운 Brush를 사용하므로 Belt 손상이 거의 없습니다. (벨트 수명을 3년 이상 연장 가능.)
미세분진 없는 쾌적한 작업환경
미세분진을 최소화하여 쾌적한 환경을 유지할 수 있습니다. Brush Cleaner는 기업의 생산성 향상을 가능케 합니다.
Brush Cleaner 장점
- 낙물을 실시간으로 회수 가능함 (추가적인 작업이 필요 없어서 생산성 향상)
- 협소공간에도 설치 가능함.
- 수분 함량이 높은 낙물도 회수 가능함.
- Weight에 의한 자동 압상식으로 별도의 동력장치 필요 없음.
Brush Cleaner 효과
- 낙물 비산방지 및 원료 회수율 극대화
- 운전비용 극소화 (낙물,낙분 제거작업 최소화)
- 환경 개선 및 대외 이미지 개선 효과
Brush Cleaner 기술 비교
| 구분 | 기존 제품 | Brush Cleaner |
|---|---|---|
| 방식 | Tip 또는 수동조정식 | 자동압상식 |
| 특징 | Scrapper Type | Brush Type |
| 소재 |
|
Nylon Brush 사용 (Belt Conveyor Line에 따라 맞춤형 Brush 재질 선정 가능함.) |
| 유격조정 | Liner가 마모될 때마다 수작업으로 유격을 조정해야 함. → 조정하지 않으면 낙물 다량 발생 | 유격 자동 조정 → 유지보수 비용 최소화 |
| 내구성 | 내마모성이 강한 소재를 사용. | Nylon Brush를 사용하여 내구성이 강하고, Brush 파단 현상 없음. |
| Belt 손상 | Conveyor Belt가 손상되는 사례가 많음. | Brush의 모발이 길고 부드러워 Belt 손상 및 마모 없음. (잔류물을 제거할 정도의 마찰력만 발휘하도록 Brush의 강도를 조정함.) |
| 잔류물 제거 | 65% | 90% |
| 유지보수 | 설비 정지 후Cleaner 전체 교체 및 조정 | Brush만 교체
|
제품이미지
Brush Cleaner 관련 특허
제 2122965 호
제 2105088 호
DEVICE(weight 포함)
| 모 델 | 규 격 | 재 질 |
|
WP Device |
580L x 250H, 200Ø |
SS275/ETC.FOR |
Brush(P type)
| 번호 | 모 델 | 규 격 | 재 질 |
| 1 | WP 500W-P | 500W×185H×1500L | SS275/P.P/RUBBER,/P.E |
| 2 | WP 600W-P | 600W×185H×1600L |
SS275/P.P/RUBBER,/P.E |
| 3 | WP 750W-P | 750W×185H×1750L
|
SS275/P.P/RUBBER,/P.E |
| 4 | WP 900W-P | 900W×185H×1900L
|
SS275/P.P/RUBBER,/P.E |
| 5 | WP 1050W-P | 1050W×185H×2050L
|
SS275/P.P/RUBBER,/P.E |
| 6 | WP 1200W-P | 1200W×185H×2200L
|
SS275/P.P/RUBBER,/P.E |
| 7 | WP 1400W-P | 1400W×185H×2400L | SS275/P.P/RUBBER,/P.E |
| 8 | WP 1600W-P | 1600W×185H×2600L |
SS275/P.P/RUBBER,/P.E |
| 9 | WP 1800W-P | 1800W×185H×2800L
|
SS275/P.P/RUBBER,/P.E |
| 10 | WP 2000W-P | 2000W×185H×3000L
|
SS275/P.P/RUBBER,/P.E |
| 11 | WP 2200W-P | 2200W×185H×3200L
|
SS275/P.P/RUBBER,/P.E |
| 12 | WP 2400W-P | 2400W×185H×3400L
|
SS275/P.P/RUBBER,/P.E |
Brush(B type)
| 번호 | 모 델 | 규 격 | 재 질 |
| 1 | WP 500W-B | 500W×185H×1500L | SS275/P.P/RUBBER,/P.P |
| 2 | WP 600W-B | 600W×185H×1600L |
SS275/P.P/RUBBER,/P.P |
| 3 | WP 750W-B | 750W×185H×1750L
|
SS275/P.P/RUBBER,/P.P |
| 4 | WP 900W-B | 900W×185H×1900L
|
SS275/P.P/RUBBER,/P.P |
| 5 | WP 1050W-B | 1050W×185H×2050L
|
SS275/P.P/RUBBER,/P.P |
| 6 | WP 1200W-B | 1200W×185H×2200L
|
SS275/P.P/RUBBER,/P.P |
| 7 | WP 1400W-B | 1400W×185H×2400L | SS275/P.P/RUBBER,/P.P |
| 8 | WP 1600W-B | 1600W×185H×2600L |
SS275/P.P/RUBBER,/P.P |
| 9 | WP 1800W-B | 1800W×185H×2800L
|
SS275/P.P/RUBBER,/P.P |
| 10 | WP 2000W-B | 2000W×185H×3000L
|
SS275/P.P/RUBBER,/P.P |
| 11 | WP 2200W-B | 2200W×185H×3200L
|
SS275/P.P/RUBBER,/P.P |
| 12 | WP 2400W-B | 2400W×185H×3400L
|
SS275/P.P/RUBBER,/P.P |
