ECO COVER SYSTEM

System 소개

산업현장에서 사용중인 Belt Conveyor의 상부(Carrier측)에는 Rain Cover가 설치되어 빗물 유입 및 운반물의 비산을 막아주지만 하부(Ruturn측)는 노출되어 있어 운반물의 비산을 일으키는 원인이 되고 있으며, 안전사고에 상시 노출된 작업 환경을 가지고 있습니다.
철자재로 된 Cover가 설치되어 있는 곳은 운반물의 비산은 방지하지만 부품 교체 및 청소시간을 증가시켜 Conveyor Line의 관리에 많은 손실을 발생시킵니다.

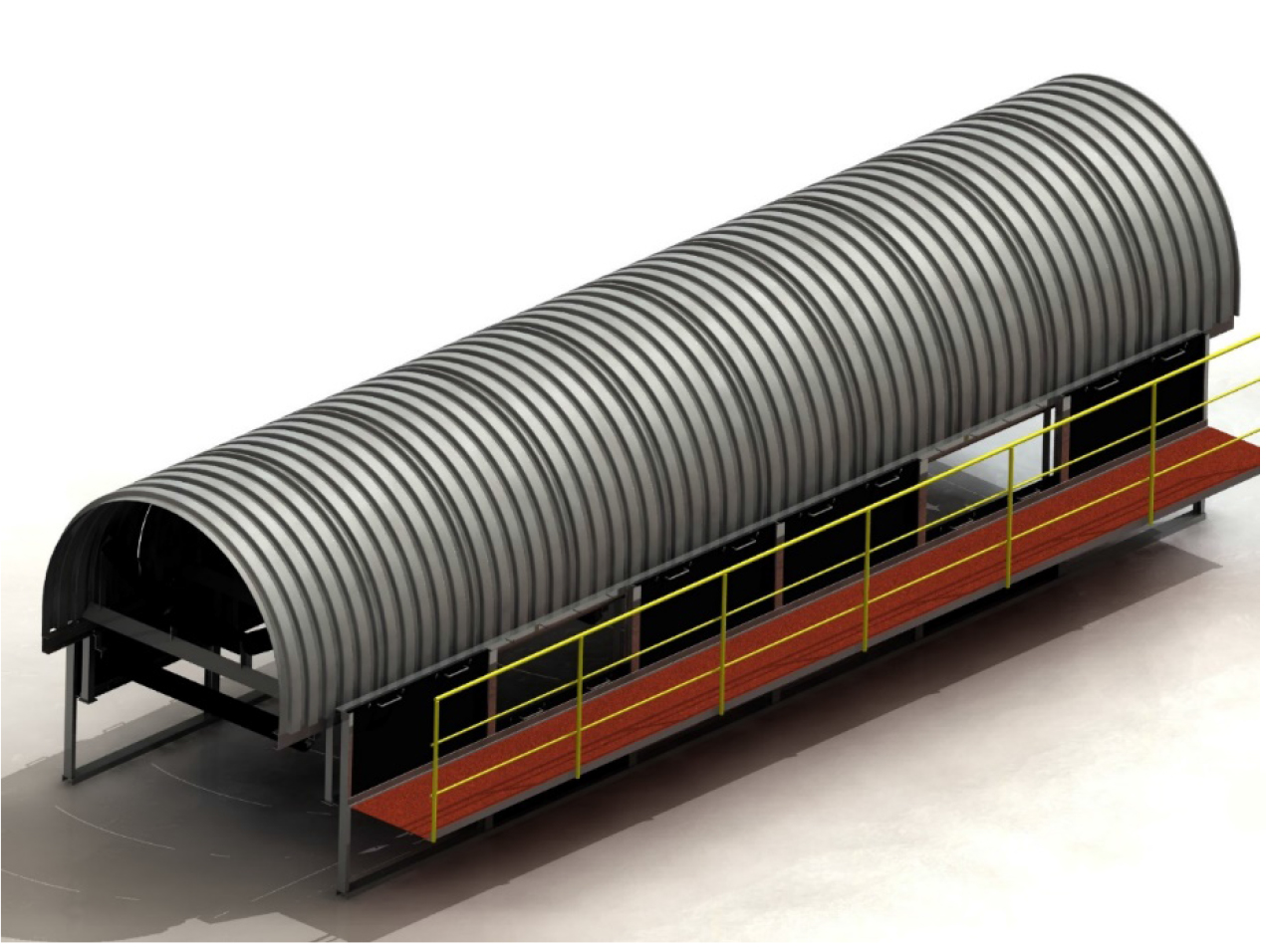

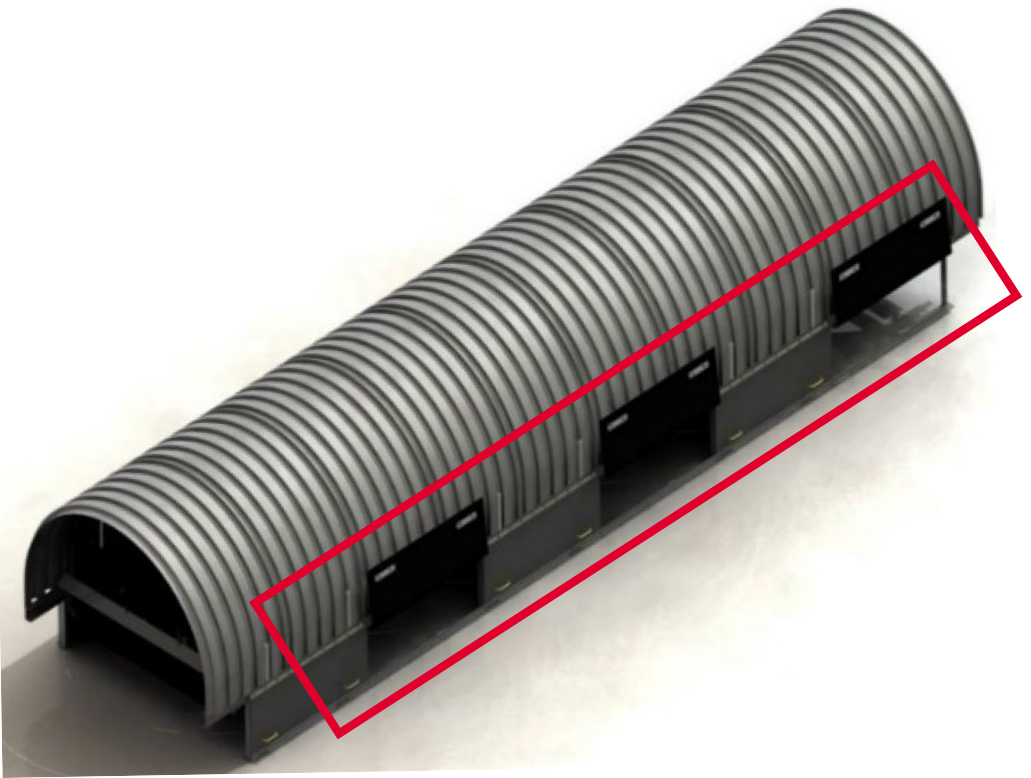

Conveyor Line Return부를 Covering System으로 Sealing

1

환경 개선

  • 리턴부에서의 운반물 비산 방지
  • 리턴부에 쌓여있는 낙탄/낙분 노출 방지
2

안전한 작업 환경

  • 철 자재 대비 작업위험요소 감소, 중량 감소
3

정비작업 개선

  • 수시점검가능, 정비 시간 감소
4

화재 위험 개선

  • Rubber Plate 난연 성능 보유

System 종류

Covering System은 2가지 Type이 있습니다.

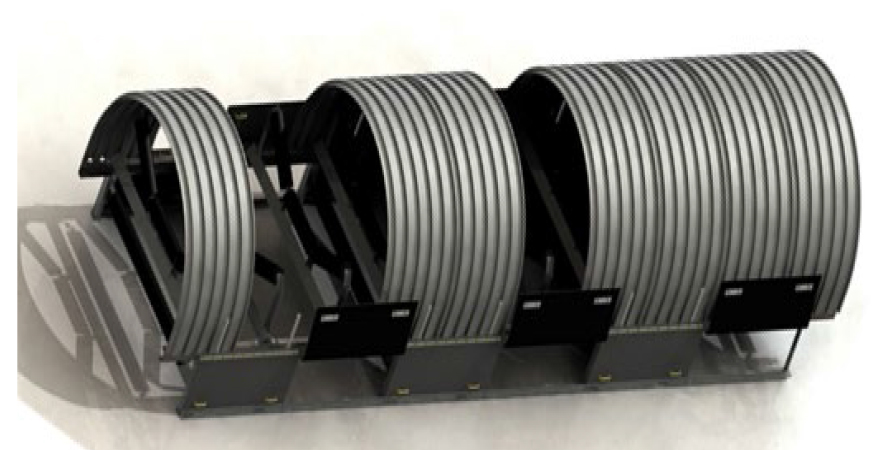

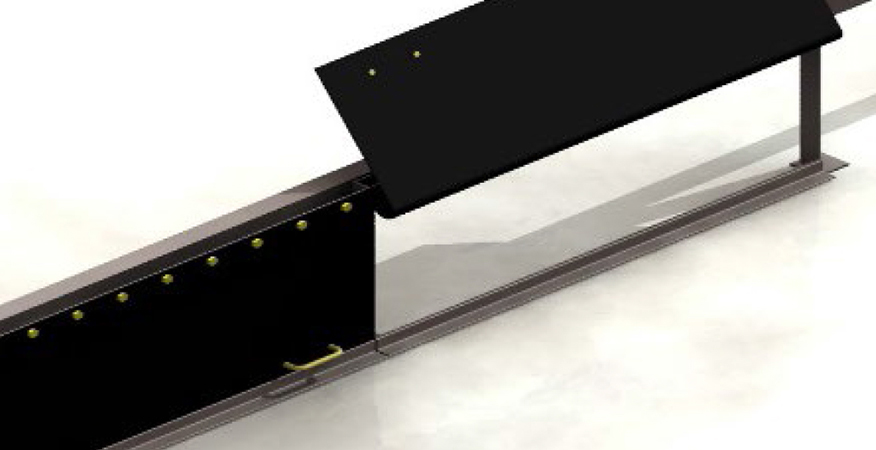

탈 부착 Type
  • 고무소재로 된 Rubber Cover Plate가 탈/부착이 가능하여 Roller 교체, 청소등 정비작업 필요 시에는 Rubber Cover Plate를 탈착하여 Line 관리
  • Conveyor Line의 점검 시에는 완전한 탈착 없이 Frame에 오픈 된 상태로 점검 가능

Roller 교체 등 정비작업 시

Rubber Cover Plate 탈착

Conveyor Line점검 시

탈착 없이 간편하게 오픈 하여 점검 가능
고정형 Type

고무소재로 된 Rubber Cover Plate가 Frame에 고정되어 Conveyor Line의 점검 및 Roller 교체 및 청소 등 정비작업 필요 시 Rubber Cover Plate들어 올려 손잡이를 별도의 걸이장치에 걸어 놓고 Line 관리

System 구성 및 특징

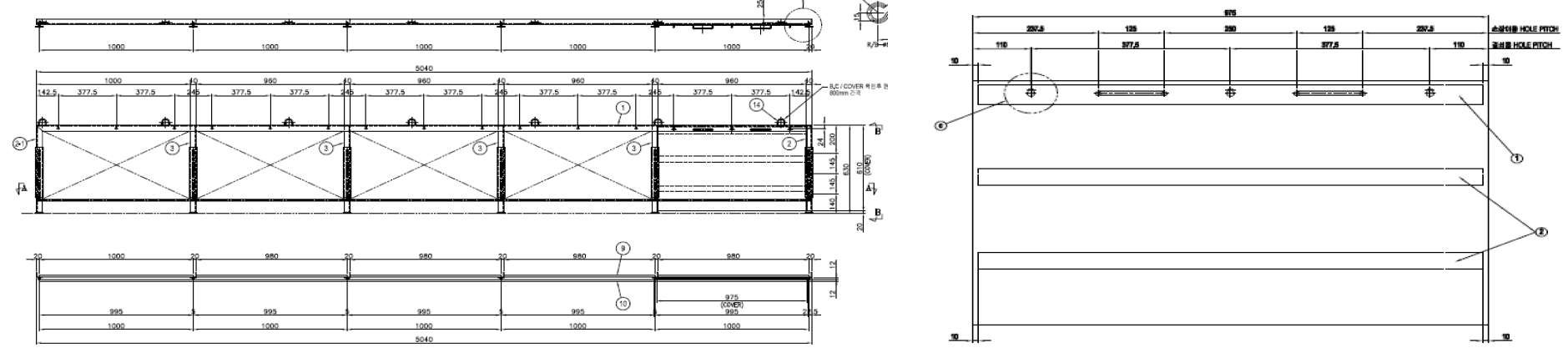

설계
  • 1라인 조사 : 맞춤설계
    • Conveyor Line의 Middle, Tail, Head등 각부의 치수 조사
  • 2제품설계
    • 조사결과를 토대로 Steel Frame 및 Rubber Cover Plate설계
제품

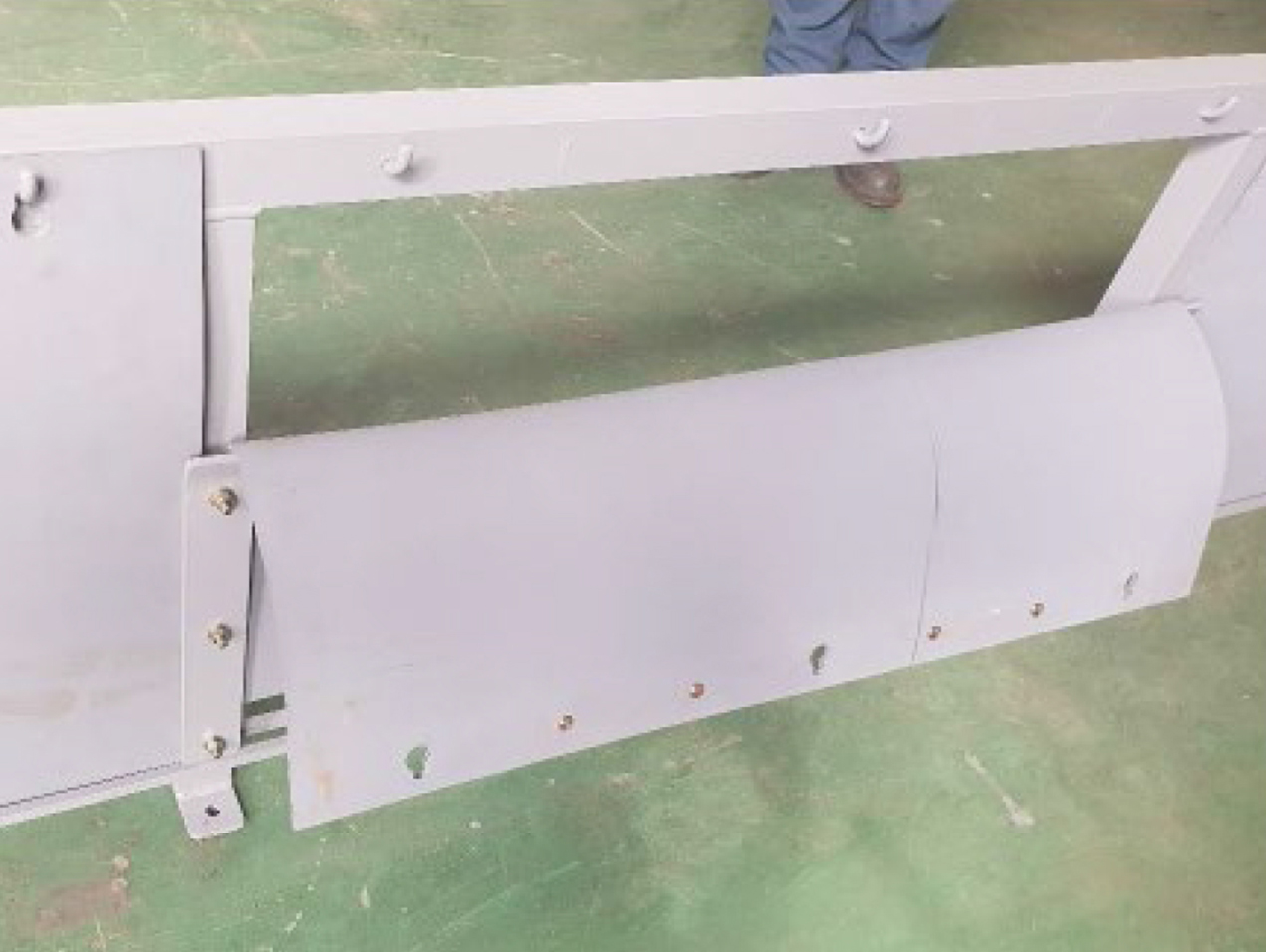

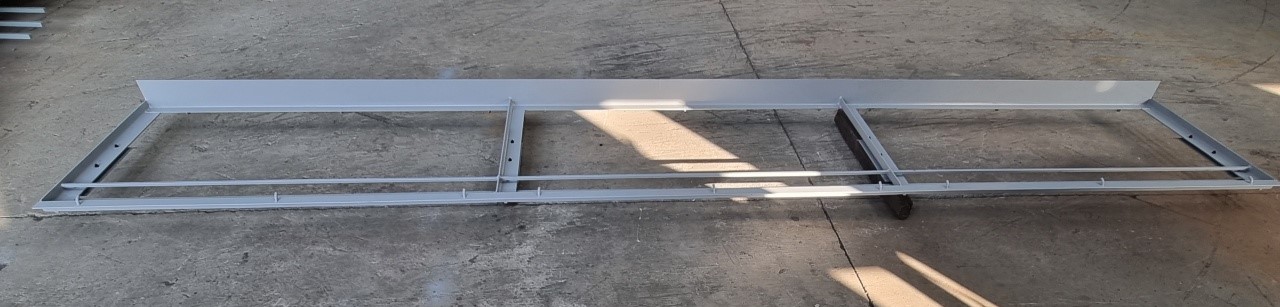

1.Steel Frame
  • 1) Rubber Cover Plate를 장착 할 수 있도록 Conveyor Line Return부 양쪽 측면에 설치
  • 2) Rubber Cover Plate 5ea 또는 3ea 설치되도록 1Set로 제작
  • 3) Rubber Cover Plate를 고정, 탈착, 부착이 가능하도록 고정 장치 부착
  • 4) Conveyor Line Structure와의 안정적 부착을 위한 맞춤형 제작

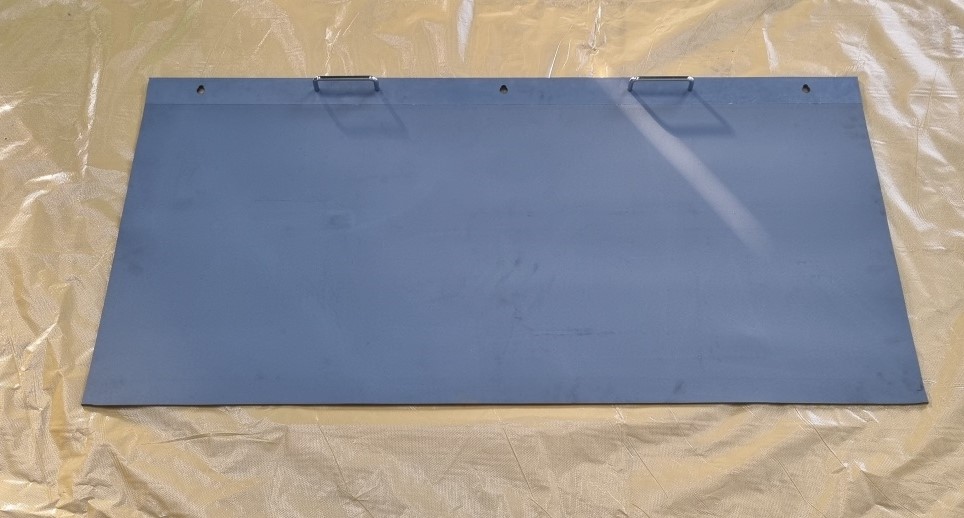

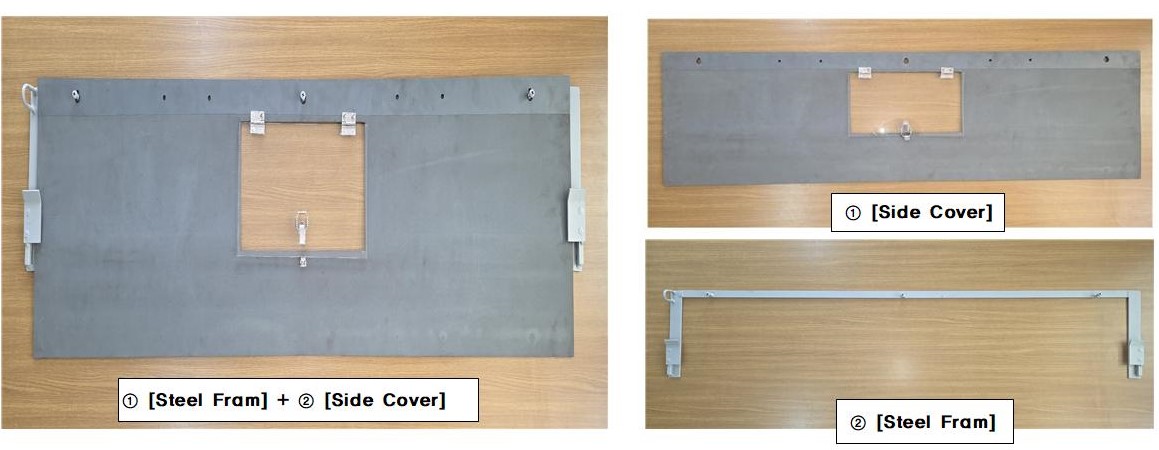

2.Rubber Cover Plate
  • 1) 고무 소재의 제품으로 철자재 Cover보다 가볍고 부식이 없음
  • 2) 내오존성 및 난연성, 내한성능 보유
  • 3) 내부의 Reinforce Fabric 및 Steel Carcass 펄럭임 방지등 장착 안정성 확보
  • 4) 탈/부착 및 점검 시 사용 편의성을 위해 손잡이가 부착
시공

Conveyor Line에 적합하도록 Steel Frame 설치 시공

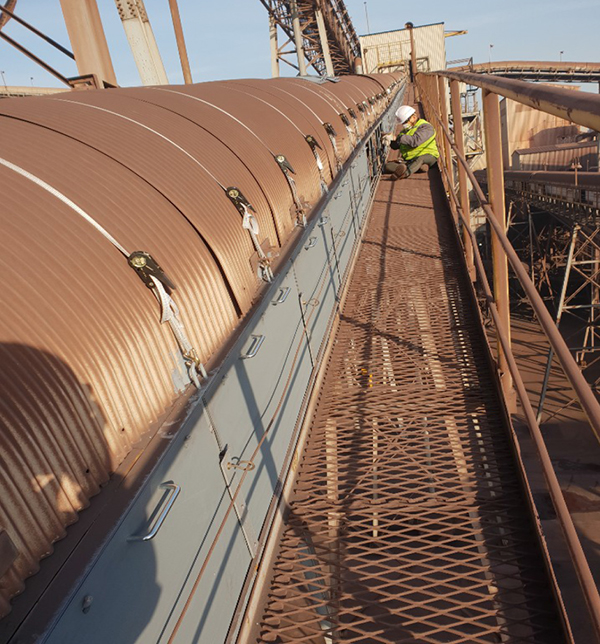

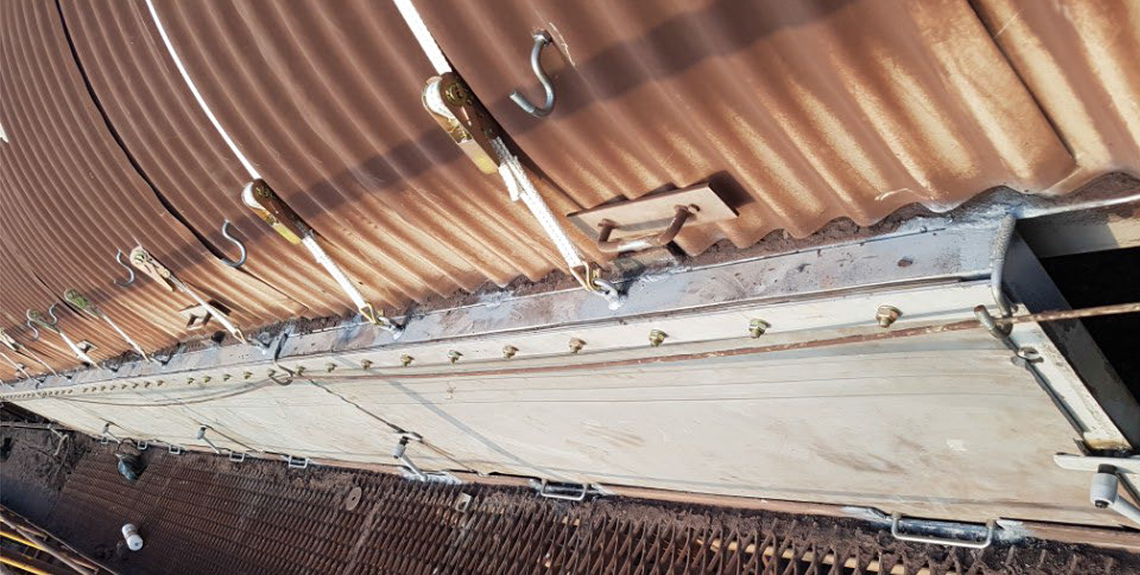

현장 설치

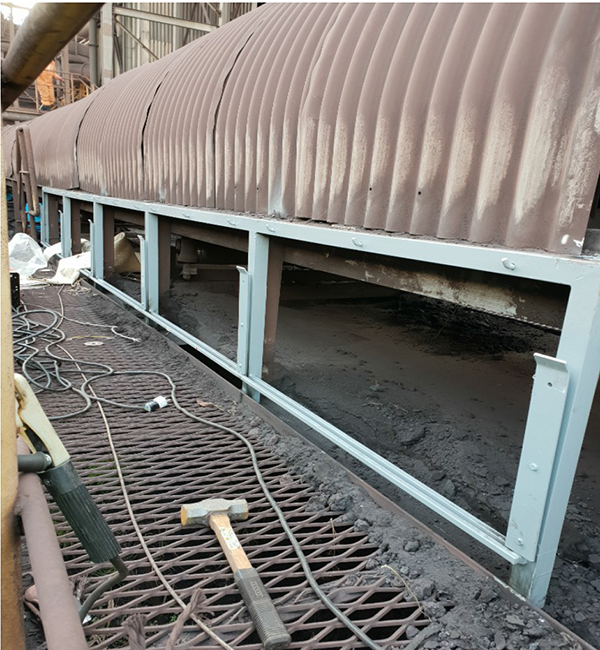

Steel Frame 설치

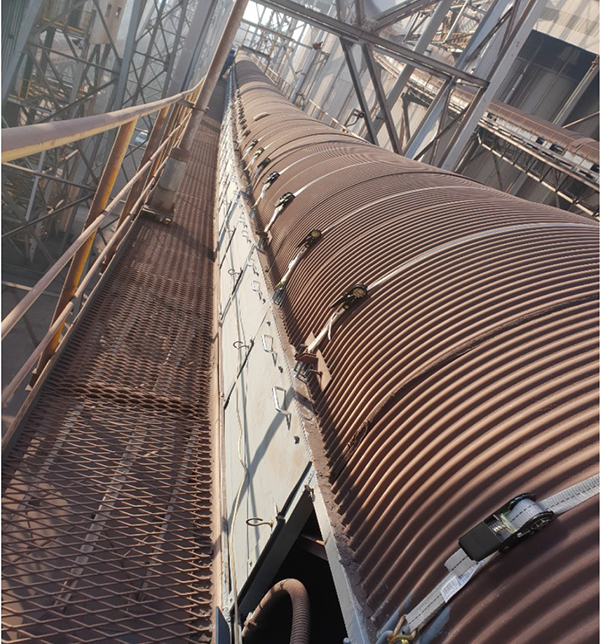

Rubber Cover Plate 장착

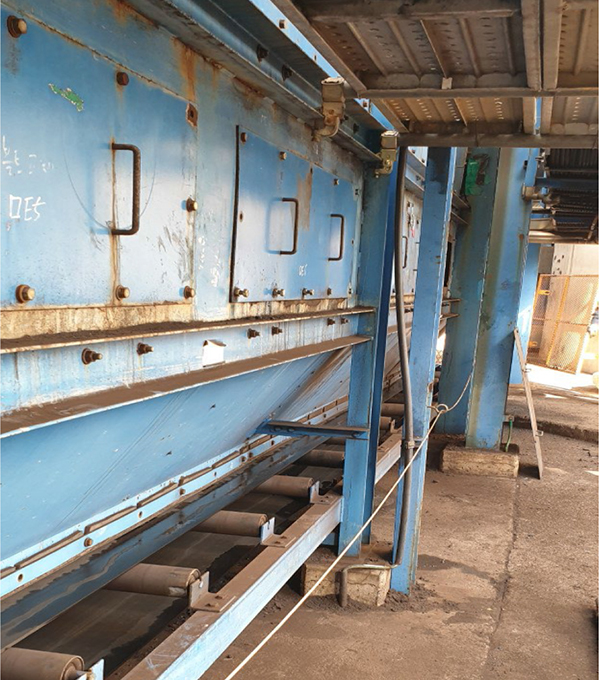

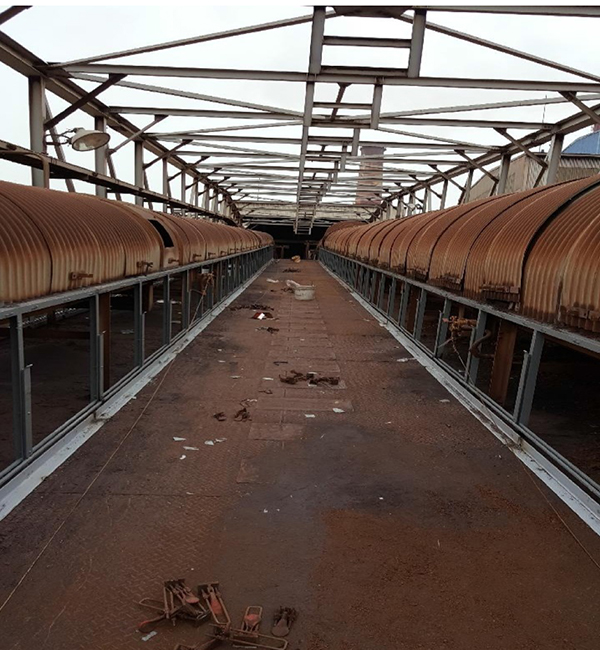

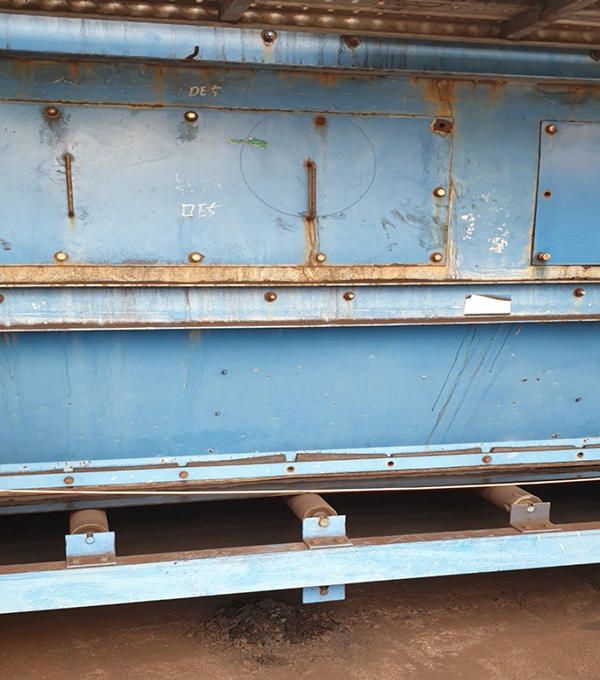

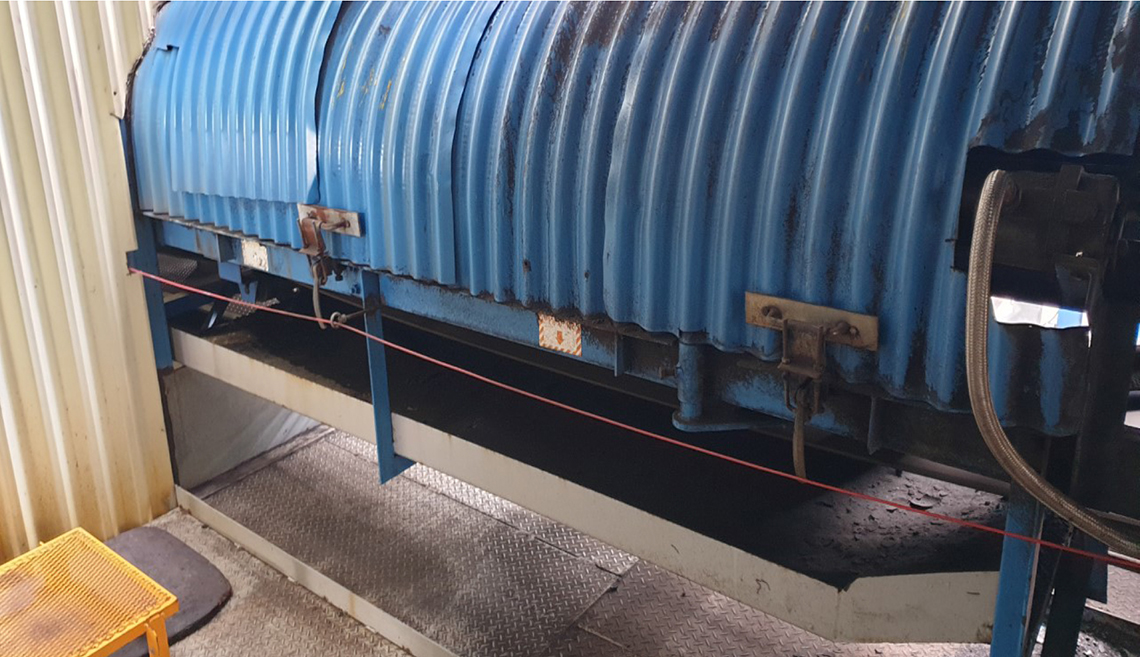

설치 전

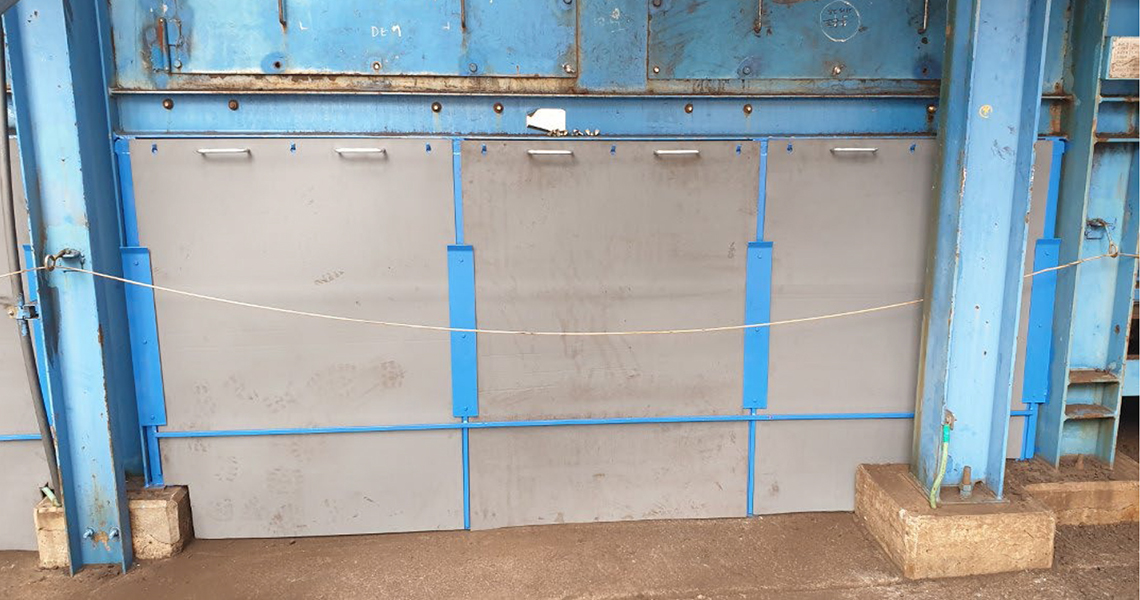

설치 후
설치 전
설치 후

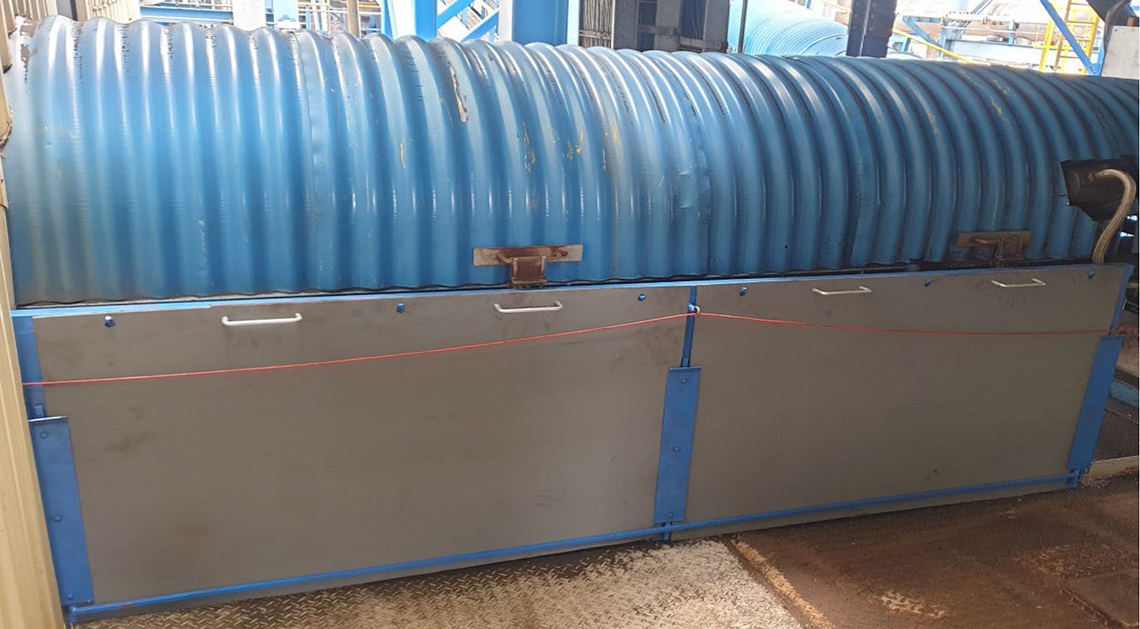

설치 후

특허

  • 발명의 명칭 : 벨트 컨베이어용 사이드 커버 및 이를 구비하는 컨베이어 시스템
  • 특허번호 : 제 10-2210540 호

Application

  • 옥외 설치된 모든 컨베어 라인에 가능합니다.
    • 제철소, 발전소, 시멘트사등 리턴부가 노출된 형태의 컨베어 라인
  • 안전하고 빠른 조업과 정비가 가능합니다.
    • 점검 편의 : 최소한의 개방을 통해 안전한 점검이 가능합니다.
    • 부품의 교체 및 청소 작업 시 협착사고 위험 감소 및 작업 준비시간 감소
    • 근골격계 질환 예방 : 저중량 작업으로 반복 작업 시 발생되는 질환 감소
  • 분진 저감 기능이 탁월하여 도시 인근 공장 사용 권장 (민원 예방)

FRAME - 10종

번호 모델명 규격 상품사양
1 DECF300 1530Wx300Hx300Lx3T STEEL FRAME [DECF300/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
2 DECF400 1530Wx400Hx400Lx3T STEEL FRAME [DECF400/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
3 DECF500 1530Wx500Hx500Lx3T STEEL FRAME [DECF500/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
4 DECF600 1530Wx600Hx600Lx3T STEEL FRAME [DECF600/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
5 DECF700 1530Wx700Hx700Lx3T STEEL FRAME [DECF700/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
6 DECF800 1530Wx800Hx800Lx3T STEEL FRAME [DECF800/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
7 DECF900 1530Wx900Hx900Lx3T STEEL FRAME [DECF900/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
8 DECF1000 1530Wx1000Hx1000Lx3T STEEL FRAME [DECF1000/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
9 DECF400 1530Wx1100Hx1100Lx3T STEEL FRAME [DECF1100/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
10 DECF1200 1530Wx1200Hx1200Lx3T STEEL FRAME [DECF1200/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT

COVER - 10종

번호 모델명 규격 상품사양
1 DEC350 1475Wx350Hx350Lx6T RUBBER COVER [DEC350/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
2 DEC450 1475Wx450Hx450Lx6T RUBBER COVER [DEC450/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
3 DEC550 1475Wx550Hx550Lx6T RUBBER COVER [DEC550/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
4 DEC650 1475Wx650Hx650Lx6T RUBBER COVER [DEC650/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
5 DEC750 1475Wx750Hx750Lx6T RUBBER COVER [DEC750/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
6 DEC850 1475Wx850Hx850Lx6T RUBBER COVER [DEC850/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
7 DEC950 1475Wx950Hx950Lx6T RUBBER COVER [DEC950/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
8 DEC1050 1475Wx1050Hx1050Lx6T RUBBER COVER [DEC1050/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
9 DEC1150 1475Wx1150Hx1150Lx6T RUBBER COVER [DEC1150/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
10 DEC1250 1475Wx1250Hx1250Lx6T RUBBER COVER [DEC1250/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT

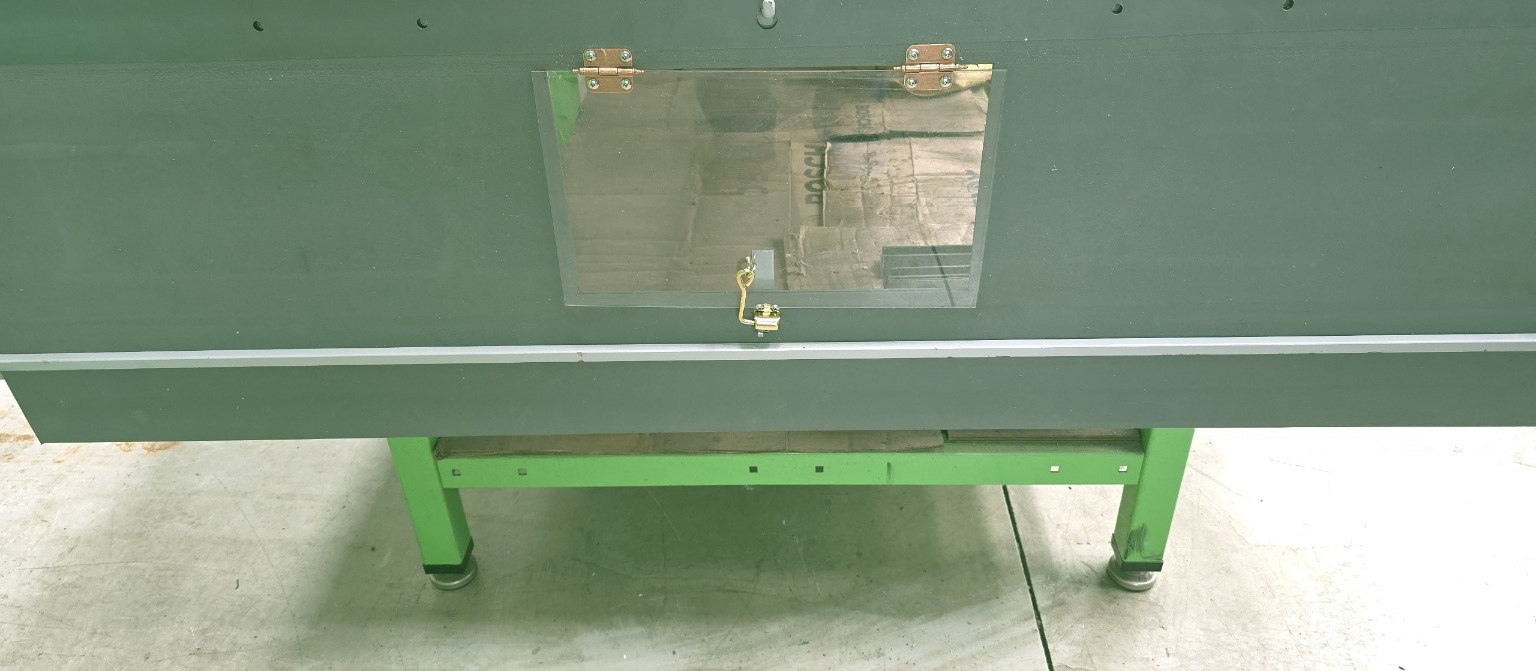

ACRYLIC COVER-10종

번호 모델명 규격 상품사양
1 DECS350 1475Wx350Hx350Lx6T
(ACRYLIC COVER 360Wx220Hx2T) 		ACRYLIC,RUBBER COVER [DECS350/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
2 DECS450 1475Wx450Hx450Lx6T
(ACRYLIC COVER 360Wx220Hx2T)		 ACRYLIC ,RUBBER COVER [DECS450/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
3 DECS550 1475Wx550Hx550Lx6T
(ACRYLIC COVER 360Wx220Hx2T)		 ACRYLIC ,RUBBER COVER [DECS550/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
4 DECS650 1475Wx650Hx650Lx6T (ACRYLIC COVER 360Wx220Hx2T) ACRYLIC ,RUBBER COVER [DECS650/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
5 DECS750 1475Wx750Hx750Lx6T
(ACRYLIC COVER 360Wx220Hx2T) 		ACRYLIC ,RUBBER COVER [DECS750/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
6 DECS850 1475Wx850Hx850Lx6T
(ACRYLIC COVER 360Wx220Hx2T) 		ACRYLIC ,RUBBER COVER [DECS850/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
7 DECS950 1475Wx950Hx950Lx6T
(ACRYLIC COVER 360Wx220Hx2T)		 ACRYLIC ,RUBBER COVER [DECS950/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
8 DECS1050 1475Wx1050x1050Lx6T
(ACRYLIC COVER 360Wx220Hx2T)		 ACRYLIC ,RUBBER COVER [DECS1050/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
9 DECS1150 1475Wx1150Hx1150Lx6T
(ACRYLIC COVER 360Wx220Hx2T)		 ACRYLIC ,RUBBER COVER [DECS1150/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
10 DECS1250 1475Wx1250Hx1250Lx6T
(ACRYLIC COVER 360Wx220Hx2T)		 ACRYLIC ,RUBBER COVER [DECS1250/DRB],
Varied Cover FOR KBF ORE CONVEYOR BELT SIDE DUST SEALING COVER,OR EQUIVALENT
